目录
1.设计概述
1.1设计依据及设计任务
n 设计题目：
10000立方/天小城镇生活污水处理工程设计
n 设计目的
² 掌握基本的设计步骤
² 掌握水污染控制工程设计技巧
² 掌握小城镇生活污水处理的基本工艺流程
² 掌握水污染工程设计计算方法
² 熟悉环境工程制图标准及规范
n 设计（研究）内容和要求：
l 完成一套完整的设计计算说明书。要求如下：
² 各构筑物的尺寸，利于施工
² 各设备的参数，利于选型
² 各管道参数，利于安装
² 各控制节点的排布，利于管理
² 各环节的水头损失，利于节能
l 设计图集
² 平面布置图
² 高程图
² 主要构筑物结构图
² 设备一栏表
² 材料一栏表
n 设计原始资料：
² 小城镇生活污水量是10000立方/天，水量变化系数取1.3。
² 出水达到《城镇污水处理厂污染物排放标准GB18918-2002》一级A标准，即：
，，
，，
² 设计条件
ü 日均待处理污水量：
ü 进水水质：
，，
，
1.2设计排水水质去除率
² 城市污水经处理后，就近排入水体。污水处理厂出水水质参考《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级B标准，并尽量争取提高出水水质，因此确定本污水厂出水水质控制为：
，，
，
² 结合排放水要求和出水水质，计算去除率，如表1所示：
式中：
——进水物质浓度；——出水物质浓度
表1 水质去除率计算
序号 | 基本控制项目 | 一级A标准（ | 进水水质（ | 去除率 （%） |
1 |
| 50 | 300 | 83.3% |
2 |
| 10 | 220 | 95.5% |
3 |
| 10 | 200 | 95.0% |
4 |
| 0.5 | 10 | 95.0% |
5 |
| 8 | 30 | 73.3% |
6 |
| 6~9 | 7~8 | ~ |
2.城市污水处理方案的确定
2.1确定污水处理方式的原则
影响物水处理方式与处理的相关状况如;处理水量、排放标准、原水水质、建设投资、运行成本、处理效果及稳定性，工程应用状况、维护管理是否简单方便以及能否与深度处理组合等因素相关。具体污水方式确定的原则，见表2。
表2 污水处理方式的原则
原则序号 | 具体原则内容 |
1 | 出水水质稳定、可靠、卫生安全； |
2 | 抗水质、水量变化能力强； |
3 | 污泥处理与处置简单； |
4 | 建筑管理和维护费低； |
5 | 维护管理简单方便； |
6 | 必须时可与深度处理工艺进行组合。 |
2.2污水处理工艺的简介
根据测量的水量、水质和环境容量降低的结论确定污水及污泥处理应达准，根据以上的分析和综合，并且结合当地的经济状况，故本设计所选择的工艺为A/O工艺。
A/O工艺特点：反硝化产生碱度补充硝化反应之需，可以补偿硝化反应碱度的50%左右；可以利用污水中有机碳源；反硝化菌对碳源利用更加广泛，及包括难降解的有机物；可以有效控制污泥膨胀；工艺流程简单，基建费用和运行费用较低，脱氮率在70%左右但出水中仍有部分硝酸盐，在二次沉淀池终会造成反硝化反应污泥上浮。

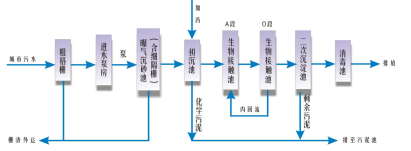

2.3污水处理工艺流程示意图
2.4 主要构筑物的选择
2.4.1 污水处理构筑物的选择
l 格栅
格栅主要是为了截留较大的悬浮物及漂浮物，减轻后续处理构筑物的处理负荷。清除截留污物的方法有两种：人工清除和机械清除。大型污水处理厂，一般用机械清除截留物。
本设计确定采用两道格栅，50mm 的粗格栅和10mm的细格栅。
l 进水观察井
进水观察井于厂区进水管和粗格栅间之间。
l 污水泵房
根据污水处理规模及相关情况选泵；污水泵站建设根据泵站规模大小、地质水文条件、地形及施工方案、管理水平、环境要求等。
本工程设计确定采用与粗格栅合建的潜水泵房。
l 沉砂池
沉砂池的功能的去除比重较大的无机颗粒。按水流方向的不同可分为平流式、竖流式、曝气沉砂池和旋流沉砂池四类。
A. 竖流沉砂池排砂方便，效果好，构造简单工作稳定。池深大，施工困难，造价较高，对耐冲击负荷和温度的适应性较差，池径受到限制，过大的池径会使布水不均匀。
B. 平流沉砂池沉淀效果好，耐冲击负荷，适应温度变化。工作稳定，构造简单，易于施工，便于管理。占地大，配水不均匀，易出现短流和偏流，排泥间距较多，池中约夹杂有15%左右的有机物使沉砂池的后续处理增加难度。
C. 曝气沉砂池克服了平流沉砂池的缺点，使砂粒与外裹的有机物较好的分离，通过调节布气量可控制污水的旋流速度，使除砂效率较稳定，受流量变化影响小，同时起预曝气作用，其沉砂量大，且其上含有机物少。由于需要曝气，所以池内应考虑设消泡装置，其他型易产生偏流或死角，并且由于多了曝气装置而使费用增加，并对污水进行预曝气，提高水中溶解氧。
D. 旋流沉砂池（钟式沉砂池）占地面积小，可以通过调节转速，使得沉砂效果最好，同时由于采用离心力沉砂，不会破坏水中的溶解氧水平（厌氧环境）。气提或泵提排砂，增加设备，水厂的电气容量，维护较复杂。
基于以上四种沉砂池的比较，本工程设计确定采用曝气沉砂池。
l 沉淀池
由于本设计主要构筑物采用A/O工艺，可设初次和二次沉淀池，初沉池设在沉砂池后面，生物处理构筑物前面；二沉池设在生物处理构筑物的后面，用于去除活性污泥或腐殖污泥。沉淀
