设 计 方 案
********************************************************
工程名称：煤矿矿井废水处理工程
设计规模：处理量5000m3/d
目 录
一、 工程概况……………………………………………………………………..2
二、 设计依据……………………………………………………………………..3
三、 废水水量与水质……………………………………………………………..4
四、 废水处理的方案与工艺流程……………………………………………….5
五、 主要技术参数………………………………………………………………..7
六、 主要构筑物和配套设备…………………………………………………….12
七、 配电与处理设备电器控制…………………………………………………13
八、 防腐措施…………………………………………………………………….14
九、 平面及高程布置…………………………………………………………….15
十、 环境影响…………………………………………………………………….16
十一、经营管理……………………………………………………………………17
十二、售后服务……………………………………………………………………18
十三、工程投资预算表……………………………………………………………19
附：工艺流程图
随着经济的迅速发展，环境保护越来越受到重视，环保部门对各种废水处理也高度重视，各级领导要求各煤矿矿井废水经过严格有效的处理完全达到国家有关排放标准方可排放。根据提供的资料，古城煤矿矿井的主要污染物以SS、CODCr石油类为主，部分煤矿矿井废水中含有硫化物、氨氮等污染物，现针对用户提供矿井废水的检测数据为设计依据，我单位作以下设计方案，具体待贵方所有污染污数据提供后调整方案。
本方案供贵方审核。
水处理设备制造技术条件]（JB2932-86）；
[优质碳素结构钢技术条件] （GB/T699-1999）
[废水处理设备通用技术条件]（JB/T8938-1999）；
[电力系统保护、自动继电器及装置通用技术条件]（JB3115）；
[运输包装收发货标志]（GB/T6388-1986）；
[包装储运图示标志]（GB191-2000）；
[产品标牌]（GB/T 13306-1991）；
其他国家相关规范、标准。
1、 废水水量
根据用户提供的数据显示，古城煤矿，每天总排水量为5000吨，（未考虑地面水）本方案设计处理设备为24小时连续处理，以便节约运行成本，具体处理水量为：
序号 | 名称 | 参 数 | 备注 |
1 | 总排水量 | 5000m3/d | |
2 | 排水时间 | 18h | |
3 | 排水周期 | 2次 | |
4 | 处理设备 | 2套 | |
5 | 总处理量 | 5000 m3/d 即210 m3/h | |
6 | 每套处理设备处理量 | 2500 m3/d 即105 m3/h |
2、 废水进水水质及排放标准
排放标准《煤炭工业污染物排放标准》（DB37/599-2006）
序号 | 项 目 | 进水水质 | 达标排放水质 | |
数 据 | 累计处理效率 | |||
1 | CODcr | 370mg/L | ≤10mg/L | 97% |
2 | SS | 447mg/L | ≤5mg/L | 98% |
3 | PH | 6.78 | 6~9 | |
4 | 石油类 | / | 10mg/L | |
5 | 悬铁 | / | ≤0.3 mg/L | |
6 | 总锰 | / | ≤0.1mg/L | |
1、 设计原则
（1） 本设计方案严格执行国家有关环境保护的规定，废水处理后必须确保 各项出水水质指标均达到《煤炭工业污染物排放标准》（GB20426-2006）排放标准。
（2） 本工程采用先进的设备和成熟可靠的处理工艺，兼顾实用性与先进性，以实用可靠为主。
（3） 整套废水处理设施运行的自动化程度高，其操作方便、简单，以适应水质、水量的变化。
（4） 在保证工作效率的前提下，尽可能节省工程费用，减少占地面积。
（5） 选择工艺流程时，尽可能降低能耗，以减少运行费用。
（6） 降低噪声，改善废水处理站环境。
（7） 本方案的设计范围为废水处理站内，废水处理站外的进水、出水管道等，均由主体设计考虑。
2、 废水处理工艺
（1） 根据废水来源情况，废水中的COD、SS排放超标，且COD、SS含量较高，根据煤矿矿井废水的特点，废水可生化较差，本设计采用物化处理方式对废水进行处理，使废水处理达到排放标准。

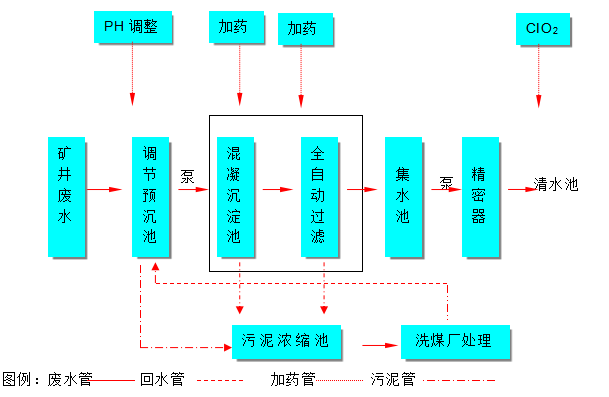

废水处理工艺流程简图：
