5吨每小时反渗透设计方案

一、项目概述：

本工艺方案是根据用户要求，以系统运行可靠、经济合理为原则，采用相关设计标准和规范，结合我公司多年工程经验，以地下水做为原水水源而编制的。

本系统采用“预处理+单级反渗透”水处理工艺，该方案设计合理、运行稳定、产水的品质满足要求，并已在多项类似工程中得到应用及检验。

设备具有安装方便、使用方便、操作方便、维护方便；运行稳定、节能、环保、自动化程度高，经济实用等特点。

二、设计依据：

1、反渗透系统设计软件；

2、原水水质：原水水质达到生活饮用水的水质标准；

3、用户要求：产水量 ≥ 5m³/h(25℃)  出水水质达到直饮水的水质标准。

4、控制设备、测量仪表和电气设备的设计、制造符合有关规定和标准。

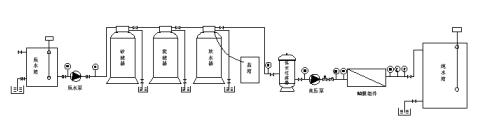

三、工艺流程：

四、工艺描述

4.1、预处理：对原水进行前期处理，改善供水水质，使之达到要求，减少、延缓膜的污染、延长其寿命，它处理的对象主要是进水中的微生物、细菌、胶体、有机物、重金属离子、固体颗粒及游离氯等。以满足反渗透装置进水的要求，保证反渗透装置能长期稳定运行。

它由砂滤器、炭滤器、软水器和保安过滤器组成。

砂滤器：滤除水中的泥沙、杂质、悬浮物、降低原水的SDI(污染指数密度)值。

炭滤器：具有双重作用，一是吸附；二是过滤。滤除自来水中的化学有机物、重金属、色度、异味、余氯等，改善口感。

软水器：通过钠型阳离子交换树脂交换处理，去除原水的钙、镁等结垢离子，去除原水的硬度。

保安过滤器，5微米PPF滤芯，拦截大于5微米的物体，延长膜的寿命。

4.2反渗透装置：膜的分离孔径在10-6cm-10-7cm，能除去水中有机物（如三卤甲烷中间体、胶体、悬浮物、微生物、细菌、藻类、霉类等）、热源、病毒等物质，流体经前三级预处理后的水经反渗透RO膜主机深层分离处理后，使有益于人体健康的水通过，不利于人体健康的水排除，脱盐率98%，生产出纯净水进入纯水箱；（根据具体情况，膜过滤分一级或二级反渗透处理，本套水处理系统为一级反渗透。一个良好系统设计可保证整个系统在3年内不用更换膜元件（使用寿命与水源水质有关）；在线电导率显示仪，随时动态显示净水生产的水质状态。高压泵，提供膜透过水的工作压力。保持产水率。本套水处理系统为一级反渗透。

4.3、控制功能描述：本系统根据高压、低压、液位、复位、开关等输入信号的变化改变进水阀、高压泵、冲洗阀等执行元件相对应的输出信号，达到自动控制一个标准的RO系统，实现压力保护、液位控制、开机/满水/自动冲洗等功能。

五、设备技术规范：

1、原水箱：用水贮存原水，对后续用水量起到缓解的作用（此项建议用户自备）。

2、原水增压泵：为预处理系统的正常运行提供流量及压力。
