第一部分   基本资料

本方案是根据贵公司提供的原水水质分析报告及成品水水质要求编制而成。

1.1原水水质

由于贵公司没有提供的原水资料，本方案暂时按进水电导率约为250μs/cm进行设计。

1.2原水水压

原水水压≥0.20MPa。

1.3成品水水质要求

电导率≤5μs/cm。

1.4成品水水量要求

本系统产水量要求为20m³/h。

1.5采用的标准

本方案采用及遵循以下标准：

《工业用水软化除盐设计规范》（GBJ109-87）

《锅炉水处理管理规则（试行）》劳动部发[1993]319

《水处理设备原材料入厂检验》ZBJ98004-87

《水处理设备制造技术条件》（JB/T2932-99）

《橡胶衬里设备技术条件》（CD130A16-85）

1.6设计原则

本方案将本着经济、合理、安全、可靠的原则进行设计制造，采用自动控制与人工控制相结合，设备选型尽量采用稳定可靠的设备，设计计算时留有适当的余量，并且采取必要措施，尽可能降低系统在出现故障的情况下对生产供水的影响。

第二部分   工艺流程设计及说明

2.1工程总体描述

本方案是广州市先峰设备工程有限公司根据贵方工艺用水要求而专门设计的。系统包括如下部分：

¨ 预处理系统

¨ 脱盐系统

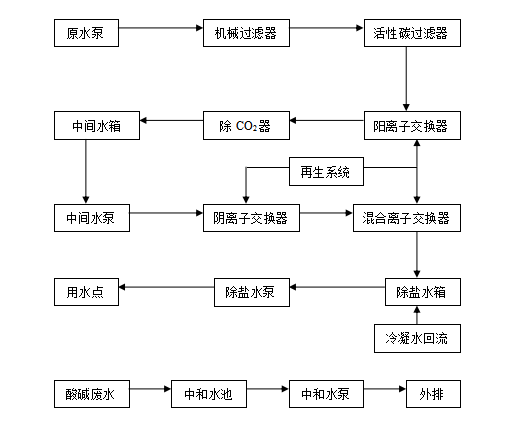

2.2工艺流程示意图

2.3预处理系统

预处理系统包括机械过滤器和活性碳过滤器。

a.机械过滤器：

机械过滤器由一台A3钢过滤器组成、手柄碟阀、精选石英砂滤料和必要的管路。该装置具有深度过滤水中悬浮物、胶体，确保出水浊度达到反渗透系统进水标准（≤1mg/L）进一步保护反渗透膜的正常运行。

b. 活性炭过滤器：

活性碳过滤器是利用活性碳巨大的比表面积而产生的吸附能力，来吸附水中易被吸附的物质。

活性碳过滤器对游离氯、有机物及水中的色度、气味均有非常高的去除率，同时对一些易于沉积的重金属离子也有较高的去除率。在本方案中，用来去除水中的有机物及重金属离子。

本设备由一台A3碳钢过滤器组成、手柄碟阀、精选活性碳滤料和必要的管路。该装置具有吸附水中游离氯、有机物，防止系统被污染的功能。

2.4除盐系统

脱盐系统主要包括阳、阴离子交换系统、混床系统、再生系统及除盐水箱（用户自备）。

2.4.1阳、阴离子交换系统

JHL系列无顶压逆流再生阳、阴离子交换器设备主要用于纯水处理，阳、阴离子交换器分别除去水中的阳、阴离子。根据工艺要求，交换器内可装填强型或弱型树脂，以每一单台设备为单元可组成多种除盐系统。这种除盐系统可去除水中大部分溶解盐类。

该设备的特点是省去了顶压气源系统、运行和再生流向相反、再生流量低。

采用2台Φ1000×H4730mm的体内再生无顶压阳离子交换器，一用一备

采用2台Φ1200×H4830mm的体内再生无顶压阳离子交换器，一用一备

2.4.2混床系统

混床系统的主要用途就是去除阳、阴离子交换处理后水中的残余离子，进一步纯化水质。混床内置漂莱特公司生产的阴阳树脂。混床在连续运行一定时间后，树脂滤料层逐步失效，其表现为：混床出水电导率超标。本系统为半自动控制系统，当树脂滤料层失效时启动手动再生程序，恢复树脂交换功能。树脂混合所采用的压缩空气由用户统一考虑。

其优点为：

Ø 可长时间连续运作。

Ø 产水水质稳定。

Ø 自动运行，简捷方便。

Ø 占地面积小等。

采用2台Φ800×H4300mm的体内再生混合离子交换器，一用一备，过流面积0.5m²,运行流速为39.8m/h。

材质为碳钢衬胶。

树脂型号为001×7#及201×7#。

再生采用30%的工业盐酸和31%的工业碱液再生。

第三部分   技术规范

4.1原水泵

数量：                         2台（1用1备）

生产厂家：                     阳江不锈钢泵厂

型号：                         GZA65-40-200

流量：                         20m³/h

扬程：                         42m

材质：                         不锈钢

功率：                         7.5kw

4.2机械过滤器

数量：                         1台

生产厂家：                     广州市番禺区先峰设备工程有限公司

规格：                         Φ1600×H4350mm

材质：                         A3钢防腐

处理水量：                     20m³/h

过滤流速：                     9.95m/h

滤料：                         石英砂

滤料规格：                     Φ0.5～1mm

滤料层高：                     1100mm

垫层高度：                     800mm

进水管径：                     DN80

出水管径：                     DN80

配套进水阀DN80、出水阀DN80、反洗进水阀DN100、反洗排水阀DN100、正洗排水阀DN80。

4.3活性碳过滤器

数量：                         1台

生产厂家：                     广州市番禺区先峰设备工程有限公司

规格：                         Φ1500×H4269mm

材质：                         A3钢防腐

处理水量：                     20m³/h

过滤流速：                     11.3m/h

滤料：                         活性碳

滤料规格：                     Φ1～2mm

滤料层高：                     1000mm

垫层高度：                     800mm

进水管径：                     DN80

出水管径：                     DN80

配套进水阀DN80、出水阀DN80、反洗进水阀DN100、反洗排水阀DN100、正洗排水阀DN80。

4.4 反冲洗水泵

数量：                         1台

生产厂家：                     佛山水泵厂

型号：                         IS100-80-160A

流量：                         105m³/h

扬程：                         25m

材质：                         铸铁

功率：                         11.0kw

4.5阳离子交换器

数量：                         2台（1用1备）

生产厂家：                     广州市番禺区先峰设备工程有限公司

规格：                         Φ1000×H4730mm

材质：                         CS衬胶

处理水量：                     20m³/h

过滤流速：                     25.5m/h

滤料规格：                     001×7#

树脂层高：                     1600mm

压脂层高：                     200mm

再生方式：                     盐酸再生

进水管径：                     DN65

出水管径：                     DN65

再生液进口管径：               DN20

配套进水阀DN65、出水阀DN65、反洗进水阀DN50、反洗排水阀DN40、正洗排水阀DN40、再生液进口阀DN20、再生液排出阀DN50、小反洗阀DN40。

4.6除CO₂器

数量：                         1个

生产厂家：                     广州市番禺区先峰设备工程有限公司

规格：                         Φ800×H3200mm

填料高度：                     1600mm
