瓮安30m³/D一体化生活污水处理

设

计

方

案

公司简介

有限责任公司位于贵州省南明区，以“质量第一，科技领先”为宗旨，致力于水处理设备的研制、开发、生产，并承接各类水处理工程设备的加工、安装、调试。公司以科技为向导，以质量求生存，以管理求效益，以信誉求发展，以此为准绳，注重信誉，遵守合同，为用户提供全方位的售前、售中和售后服务，努力实现客户服务零距离、客户零投诉。真诚的与社会各界朋友合作，共创美好未来！

公司主营：污水处理设备、农村饮用水设备、各类水厂设备、饮料厂设备、酒厂水处理设备、一体化净水设备、RO反渗透设备、超滤设备、软化水设备、地下水井水处理设备、洗车场循环水设备、中水回用设备、雨水回收设备及水处理配件批发等等。公司一贯坚持“技术领先”的竞争策略，拥有一批水环保领域的高级技术人员，从事水环保领域工程设计及产品的研制开发工作。

公司以其新理念、新创意、新技术、新工艺、高品质、高科技、高标准、高档次的有机结合，赢得了国内外用户的青眯。以市场需求为根本前提，以诚实守信，精诚团结为基础，以互利互惠、共同发展为原则构筑牢固、稳定、长远的战略伙伴关系，真正与客户实现双赢。

一、概况

根据业主提供资料，每天的生活污水为30m³/D，我公司特设计一套LC-WSZ-1的一体化污水处理设备。

根据国家环保局、市环保部门的有关文件规定，所排生活污水必须经处理后达到《污水综合排放标准》（GB8978-1996）中的一级B排放标准。这些污水若直接排放，必会污染环境，将给附近居民和社会带来负面的影响。

本厂受建设单位委托，本着对业主高度负责的态度，根据给排水有关设计依据，结合我厂所做的污水工程经验，按国家相关的排放标准，对该项目做以下具体的方案设计，为用户提供较为理想、投资省、处理效果好的工艺设备。设备采用A/A/O 生物处理+MBR膜新工艺，配有自控系统装置，有自动切换，报警功能。对污水处理设施、设备和工艺进行方案设计，以供各方决策和参考。

二、设计依据

1、建设单位提供的水量等基础资料；

2、《污水综合排放标准》（GB8978-1996）；

4、《低压配电装置及线路设计规范》（GB50054-92）；

5、《电力装置的继电保护和自动装置设计规范》（GB50062-92）。

6、《室外排水设计规范》1997年修订（GBJ14-87）；

7、《建筑给水排水设计规范》（GBJ15-88）；

8、《地下工程防水技术规范》（GBJ16-87）；

9、《给水排水工程结构设计规范》（GBJ69-84）；

10、《给水排水设计手册》（1~11册）。

三、设计原则

1、严格执行国家环境保护的有关要求，确保各项出水指标达到规定的国家污水综合排放标准GB8978-96一级B排放标准；

2、本设计采用目前较为成熟、实用的生化和物化相结合的处理工艺，采用先进的弹性填料，不堵塞、处理效果好；

3、污水处理设施采用一体化碳钢结构，力求占地面积小，工程投资省，运行能耗低，处理效果好；

4、污水处理设施在运行上有较大的灵活性和调节余地，以适应水质水量的变化；

5、设计时充分考虑污水处理系统配套的减振、降噪、除臭措施，从而防止对环境的二次污染，污水处理产生的少量剩余污泥经好氧消化后，定期由外协单位清除外运；

6、根据实际情况，采用自控或手控两种方式，同时考虑各种应急措施及在事故突发状况下的各类自动保护装置。

 7、采用埋地式，上部可覆土绿化，管理维护简便。

四、污水水质、水量及排放标准

4.1、设计水量

按业主要求，污水处理站处理能力按30m³/D设计。

4.2、污水水质(按常规)及排放要求

五、设计范围

1、本工程设计范围包括污水处理站的工艺、设备制造、安装调试、电气与自控等专业的全部内容；

2、土建施工由其它分包单位施工，我公司配合；

3、污水入口由污水管道直接入污水处理设备集水池，排放口以设备外一米处为交接点；

4、电线以污水处理设备电控柜为交接点。

六、处理工艺的选择

6.1污水水量与水质情况分析

1、 本项目污水来水不均匀程度较高，水质、水量变化较大，由于水量与水质具有较大的不均匀性，因此必须考虑设置调节池。

2、 本类废水BOD/COD值约0.5，可生化性较高。

3、 排放要求中对病毒指标有要求。

4、 根据环保部门对生活污水排放的要求，本污水处理工艺除了去除有机物外还应能去除氨氮，使出水达到排放要求。

6.2.选择思路

根据上述进出水水量和水质的情况，我方考虑污水处理工艺的选择必须依照如下思路：

1、总体思路采用成熟可靠的A/A/O生物接触氧化法+MBR膜为处理工艺，同时辅以格栅拦截、沉淀池澄清、消毒剂消毒等物化处理手段；

2、首先通过格栅拦截，对污水进行预处理，目的是初步降低无机颗粒物质的含量，提高污水的同一性和可生化性；接着通过缺氧好氧A/A/O生物接触氧化法，利用生物膜的作用使有机污染物首先转化为氨氮，同时通过好氧硝化和缺氧反硝化过程既去除有机物又去除了氨氮。生化池配以新型的高密型DSTE填料，该填料具有负荷高、施工简易、体积小、运行稳定可靠、管理方便、维修更换方便等优点；生化池的出水进入沉淀池进行固液分离，沉淀池具有固液分离效果好、投资省、对冲击负荷和温度变化适应能力强、施工简易等特点；沉淀池出水进入消毒池，进行消毒处理，能确保污水经处理后各项指标全面达标。

3、工艺流程简捷、工程造价低、运行经济、便于管理。

6.3推荐方案

1）、污水处理工艺流程

经过上述工艺比较，本污水主要工艺过程设计如下：生活污水通过人工格栅拦污后的污水直接进入调节池，设置调节池的目的调节污水的水量和水质，为防止悬浮物在调节池内沉淀，在调节池底布有穿孔曝气管，采用间隙曝气。

本工程污水中有机成份较高，BOD₅/COD_cr=0.5，可生化性较好，因此采用生物处理方法大幅度降低污水中有机物含量是最经济的。由于污水中氨氮及有机物含量较高，特别是有机氮，在生物降解有机物时，有机氮会以氨氮形式表现出来，氨氮也是一个重要的污染控制指标，因此污水处理采用缺氧好氧A/O生物接触氧化工艺，即生化池需分为A级池和O级池两部分。调节池内污水采用污水提升泵提升至A级生化池，进行生化处理。在A级池内，由于污水中有机物浓度较高，微生物处于缺氧状态，此时微生物为兼性微生物，它们将污水中有机氮转化为氨氮，同时利用有机碳源作为电子供体，将NO₂^--N、NO₃^--N转化为N₂，而且还利用部分有机碳源和氨氮合成新的细胞物质。所以A级池不仅具有一定的有机物去除功能，减轻后续O级生化池的有机负荷，以利于硝化作用进行，而且依靠污水中的高浓度有机物，完成反硝化作用，最终消除氮的富营养化污染。经过A级池的生化作用，污水中仍有一定量的有机物和较高的氮氨存在，为使有机物进一步氧化分解，同时在碳化作用趋于完全的情况下，硝化作用能顺利进行，特设置O级生化池。

A级池出水自流进入O级池，O级生化池的处理依靠自养型细菌（硝化菌）完成，它们利用有机物分解产生的无机碳源或空气中的二氧化碳作为营养源，将污水中的氨氮转化为NO₂^--N、NO₃^--N。O级池出水一部分进入沉淀池进行沉淀，另一部分回流至A级池进行内循环，以达到反硝化的目的。在A级和O级生化池中均安装有填料，整个生化处理过程依赖于附着在填料上的多种微生物来完成的。在A级池内溶解氧控制在0.5mg/l左右；在O级生化池内溶解氧控制在3mg/l以上；

O级生化池出水流入沉淀池，进行固液分离；

沉淀池固液分离后的出水进入消毒出水池，经消毒后即可直接排放。

沉淀池沉淀下来的污泥由我厂引进日本技术生产的目前国内最先进的脉冲气提装置，一部分提升至A级池，进行内循环；一部分提升至污泥浓缩池；污泥浓缩池内浓缩后的污泥采用粪车外运作农肥处理。

七、污水处理工艺流程

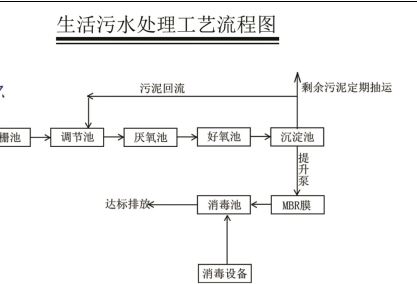

7.1、工艺流程图

图示说明：

一、污水需经三格化粪池腐化，化粪池原有或者业主自备。

二、调节池业主自建，具体施工后期我公司出施工图。

三、一体化部分包括厌氧池、好氧池、沉淀池、MBR膜池、消毒池，均为碳钢防腐材料。

在该装置中的有机物被微生物所吸附、降解，使水质得到净化。好氧池采用弹性填料，该填料比表面积大，不易使生物膜结成球团，本身又具有气泡细，氧利用率高，布气均匀的特点。好氧池出水自流进入沉淀池，沉淀出水入消毒池，池内投加消毒剂进行消毒杀菌，出水排入污水管网外排。

沉淀池的剩余污泥经气提至污泥池好氧消化,稳定处理,好氧消化后的污泥量很少,定期由甲方委托环卫部门用吸粪车抽吸外运。污泥池上清液回流至调节池进一步处理。

7.3、工艺流程特点

a.通过采用生化及物化处理，提高了污染物的去除效果；

b.设置事故旁通，以供紧急，特殊情况下使用；

c.通过对沉淀池表面负荷、滑泥斗倾角等设计参数的合理选择，从而提高了固液分离的效果；

d.噪声源主要来自机电设备，本设计采用先进的液下潜污泵和日本独资的回转式鼓风机，并采取有效的消声、隔音、减振等措施，噪声能控制在城市区域环境噪声标准的二类标准（白天≤60dB,夜间≤50dB）;

e.设计的各个水池均是全封闭结构,废气通过管道集中高空排放。

八、污水处理主要设备及构筑物设计参数

8.1、格栅池（钢砼）

污水中的污染物一般以三种形态存在：悬浮（包括漂浮）态、胶体和溶解态。污水物理处理的对象主要是可能堵塞水泵叶轮和管道阀门及增加后续处理单元负荷的悬浮物和部分的胶体，因此污水的物理处理一般又称为废水的固液分离处理。废水固液分离从原理上讲，主要分为两大类：一类是废水受到一定的限制，悬浮固体在水中流动被去除；另一类是悬浮固体受到一定的限制，废水流动而将悬浮固体抛弃。格栅属于后者。格栅是污水泵站中最主要的辅助设备。格栅一般由一组平行的栅条组成，斜置于泵站集水池的进口处。

主要参数：

8.2、调节池（钢砼）

说明：由于来水很不均匀，对后续处理系统正常发挥及稳定运行都十分不利，因此必须设置足够池容积的调节池对水质水量进行有效的均匀，为保证水质水量的充分均衡，避免池内固体颗粒的沉积，故设置穿孔曝气系统进行混合搅拌。空气由回转式风机提供，其中设置2台提升泵，一备一用。

主要参数：
