设 计 方 案
项目名称:50T/H反渗透纯水系统
系统出水电导率≤10 us/cm
设计单位：XXX环保科技有限公司
施工单位：XXX环保科技有限公司
本设计方案属于XXX环保科技公司知识财权,未经本公司允许,不得私自转让、翻印
目 录
一 、工程内容---------------------------------------------------------------4
二 、系统说明、货物名称、性能、特点、型号、规格、数量、----------------------6
三、 系统配置报价清单-------------------------------------------------------20
四、 付款条件及交货安装进度-------------------------------------------------23
五、 工程保固条件-----------------------------------------------------------24
六、 工程案例---------------------------------------------------------------25
七 、系统流程图---------------------------------------------------------附件一
一．工程内容
1、项目概况：
1-1 项目名称：90m3/h预处理+50m3/h一级反渗透纯水制造系统;
1-2 纯水用途：纯净水;
1-3 系统出水水量：设备运行时，系统预处理≥90m3/h，终端出水量≥50m3/h。
1-4 系统出水水质：原水水质≤400us/cm时,反渗透系统运行出水电导率≤10us/cm、PH6-8(以设备在线监测仪表为准)。
2．设计依据：
2．1 参考标准
2.1.1 建设方提供的相关技术资料，技术说明，及基本技术要求；
2.1.2 国家现行有关设计规范、施工及验收规范、质量评定标准。
2.1.3 反渗透系统设计依据美国<海德能RO设计导则>
2．2 设计资料：
2.2.1 水源：符合国家生活用水标准;
2.2.2 源水水质：电导率≤400us/cm时，浊度≤5;
2.2.3 系统设计产水量：进水温度在25℃左右时, 系统预处理≥90m3/h，终端出水量≥50m3/h。
2.2.4 系统回收率:一级反渗透系统≥75%,
2.2.5系统设计产水水质：RO系统出水电导率≤10 us/cm时(以设备在线监测仪表为准)
2.2.6设备生产运行方式：每天20小时生产。
3． 设计范围与编制原则
3．1 设计范围
3．1．1 整套生产线的设计及安装;
3．1．2 纯水相应的设备、管道、电器、全自动控制；
3．1．3 与本项目相关的安装、调试、验收、售后服务。
3．2 编制原则
1．3．1．综合考虑环境效益，经济效益；
1．3．2．全面规划，合理布局，降低投资和运行费用；
1．3．3．发展和推广高效节能、易管理、易操作的新工艺、新设备，并具有良好的自控水平。
4． 工艺流程
根据贵方提供的资料，拟采用如下工艺来达到贵方要求,工艺流程方框图如下：
附加说明：原水（符合国家生活用水标准，电导率≤400 us/cm、浊度≤5）进入原水箱贮存，再经由原水泵增压加入PAC后进入砂滤、碳滤器和软水器过滤，去除原水中的悬浮物、胶体、有机物、余氯和部分金属钙镁离子等。过滤后的水进入过滤贮水箱，经过过滤后的水经过一级RO加压泵并加入阻垢剂后进入一级反渗透系统，将水中的大部分盐分去除，达到提纯的目的。

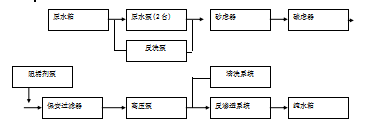

系统工艺流程方框图:
二. 系统说明、货物名称、性能、特点、型号、规格、数量：
l 预处理系统
水的预处理是在水精制处理之前，预先进行的初步处理。预处理的目的是要去除自然界水中大量的杂质（如泥沙、粘土、有机物、微生物、机械杂质等），因为这些杂质的存在严重影响精制水的水质与处理效果。原水经预处理系统处理后符合反渗透膜组件的进水水质要求，从而保证反渗透系统的安全、稳定运行。预处理系统所包含的货物有：原水箱、原水泵、反洗装置、多介质滤器、碳滤器、软水器、过滤水箱、管道阀门联接件等。
系统设备两套45m3/h预处理系统，一是保证系统再生时不影响正常用水，二是考虑厂房承重系数不足，三是考虑厂房面积和高度不够。
1、原水箱(客户自备)
性能： 设高、低水位控制。对系统的给水起调节作用，防止给水不足的影响，同时也可对给水中的杂质起一定的沉淀作用。
规格： 容积100立方
数量： 1个
附件： 高低水位开关
2、原水泵(一备一用)
性能：提供预处理系统正常工作的动力源，为保持后序设备的正常运行，增加压力。泵相应要求设置高过热保护器、压力开关，出现故障自动报警。
特点: 采用丹麦GRUNDFOS品牌不锈钢立式泵,其过流部分为SUS304材质,杜绝对水质产生第二次污染，当系统水泵发生故障时，备用水泵自动投入运行。
型号: CR90-1-1
性能参数: 流量:90吨/小时
扬程:30米
工作压力: ≥0.5MPa
功率:Ф380VAc 50Hz 15KW
进出口径:DN100
重量:159Kg
附件：压力开关、交流继电器、热过载保护、软启动器
数量:2台
产地：丹麦
3、反洗装置
性能：提供预处理系统反冲洗工作的动力源，利用备用原水泵加设备配套的原水泵作为反冲洗动力源。
装置配置：4寸液动阀2只，
反洗泵：一台 Q300 扬程20米 功率22KW
附件：压力开关、电动阀组、自动控制装置
数量: 1套
4、多介质过滤器
性能：采用石英砂滤料以除去原水中较大颗粒的悬浮物、泥沙、杂质等，降低水的混浊度。而且还可以使水中的有机物质、细菌、病毒等随着浊度的降低而被大量去除，并为滤后消毒创造了良好条件。经过砂滤器原水浊度可降低至5mg/L以下，系统设计产水量≥90M3/H。
原理:过滤器内装填精制的、具有良好级配的精制石英砂，采用不同大小的颗粒精制石英砂，从上到下、由小到大依次排列。当水从上流经滤层时，水中的固体悬浮物质进入上层滤料形成的微小孔眼。受到吸附和机械阻留作用被滤料的表面层所截留。同时，这些被截留的悬浮物之间又发生重迭和架桥等作用，就好像在滤层的表面形成一层薄膜，继续过滤着水中的悬浮物，这就是所谓滤料表面层的薄膜过滤。这种过滤作用不仅滤层表面有，而当水进入中间滤层也有这种截留作用，为区别于表面层的过滤，称为渗透过滤作用。此外，由于滤料彼此之间紧密地排列，水中的悬浮颗粒流经滤料层中那些弯弯曲曲的孔道时，就有着更多的机会及时间与滤料表面相互碰撞和接触，于是，水中的悬浮物在滤料的颗粒表面与凝絮体相互粘附，从而发生接触混凝过程。砂滤器的作用就是通过薄膜过滤、渗透过滤和接触混凝过程，使水进一步得到净化。主用于截留进水中的悬浮物、胶体等杂质，净化进水水质。
精砂过滤器的设计应充分考虑反冲洗的强度问题。如砂过滤反冲不彻底，将导致上层滤砂结块，SDI（污染指数）升高，造成膜的污堵。精砂过滤器反洗后，投入使用，存在滤层表面膜面未形成，杂质易穿透，过滤效果不佳等因素。故采用低流速工作，以提高过滤效果，减少对后续工艺的影响。
特点: 系统采用台湾南亚品牌手动阀门按反洗-沉降-正洗-制水流程工作。
罐体型号: YDL-90
罐体直径: φ3200mm×H5300mm
罐体材质: A3碳钢罐体、内衬环氧树脂防腐层
附件:上、下不锈钢布水器、外包不锈钢滤布
控制方式:5寸手动操作屏
阀门数量/型号: 5个/5寸 1个/1寸
阀门名称:进水阀、出水阀、反洗阀、上排阀、下排阀、排空阀、反洗进气阀
滤层: 精制石英砂22立方
垫层：精制石英石2立方
进出水管口径: 5寸
运行重量: 19t
数量：1台
5、碳滤器
性能：利用活性碳的吸附能力有效地吸附原水中的有机物、游离性余氯、胶体、微粒、微生物、某些金属离子及脱色等，使出水余氯含量＜0.1mg/L，所以被广泛用于生活用水及食品工业、化工、电力等工来用水的净化、脱氯、除油和去臭等。通常，经过活性碳过滤的水能够去除63%-86%的胶体物质；50%左右的铁以及47%-60%的有机物质。系统设计产水量≥45M3/H。
原理:过滤器内装填净水专用颗粒活性炭。砂滤出水进入活性炭吸附器，活性炭吸附器主要有二个功能：
1、 吸附 水中部分有机物，吸附率60％左右；
2、 吸附水中余氯.
活性碳对水中杂质物的去除作用是基于活性碳的活性表面和不饱和化学键。
由于活性碳的表面积很大（500-1500m2/g）。加之表面又布满了平均直径为2~3nm的微孔，所以活性碳具有很高的吸附能力。同时，由于活性碳表面上的碳原子在能量上是不等值的，这些原子含有不饱和键，因此具有与外来分子或基团发生化学作用的趋势，对某些有机物有较强的吸附力。
研究证明，活性碳对氯的吸附，不完全是其表面对氯的物理吸附作用，而是由于活性碳表面起了催化作用，促使游离氯的水解，和产生新生态氧的过程加速。其反应式如下：
。
。
。
