60m3/h反渗透装置
改
造
方
案
目 录
一、 概述
根据用户的要求，改造方案将由三个部分组成：
1、在现有系统中增加一台换热器（换热器安装置见现场，管线接入位置为中间水泵和石英砂过滤器之间）。
2、在活性炭过滤器后再增加一套5u保安过滤器、高压水泵、反渗透膜组及与之相配套的电气、仪表设备。
3、将现有的加药装置（杀菌剂、还原剂、阻垢剂）及膜清洗系统适当优化。
二、 设计制造标准
1、进口设备的制造工艺和材料符合美国机械工程师协会（ASME）和美国材料试验学会（ASTM）的工业法规中涉及的标准或相当标准。
2、国产设备的制造和材料符合下列标准、规范、规定的最新版本要求。
JB2932-1999 《水处理设备制造技术条件》
ZBJ98003-87 《水处理设备油漆、包装技术条件》
JB2880 《钢制焊接常压容器技术条件》
ZBJ98004-87 《水处理设备原材料入厂检验》
HGJ32-90 《橡胶衬里化工设备》
GB5575-85 《 化工设备衬里用未硫化橡胶板》
CD130A15-85 《橡胶衬里设备设计技术规范》
CD130A16-85 《橡胶衬里设备技术条件》
DL/J5086-1996 《火力发电厂化学处理设计技术规范》
3、对外接口法兰符合下列标准、规范、规定的最新版本要求
GB9119-88 《钢制管、法兰盖、垫片》
GB9114-88 《法兰》
JB/T74-94 《管路法兰技术条件》
JB/T74-94 《管路法兰类型》
JB/T87-94 《管法兰用石棉、橡胶垫片》
4、联接管阀件符合下列标准、规范、规定的最新版本要求
GB2270-80 《不锈钢无缝钢管》
GB8163-80 《输送流体用无缝钢管》
GB12339-89 《通用阀门隔膜阀》
5、系统验收符合下列标准、规范、规定的最新版本要求
GB12145-89 《水、汽质量标准》
DL543-94 《电厂用水处理设备质量验收标准》
三、 系统水量分配
项 目 类 别 | 产水水量 | 水利用率 | 备 注 |
混 床 | 60m3/h | 95% | |
一级RO | 60m3/h | 75% | |
预处理 | 80m3/h | 100% |
预处理系统反洗水采用一级RO浓水，设置浓水回收池。
四、 改造原则
◆ 优化工艺设计，使系统设备经济、合理、安全、可靠。
◆ 选用新颖材料和配件，单体设备结构先进、合理。
◆ 操作维护方便，减少劳动强度。
◆ 设备布局合理美观。
◆ 设备选型留有合理的设计余量，确保整个系统运行安全、可靠，延长设备使用寿命。
◆ 采用合理工艺和流程，降低运行费用。
五、 RO装置性能要求
（一）、 产水量：≥60m3/h（水温20℃）
（二）、 水回收率：≥75%
（三）、 初期一年内脱盐率：≥98%
（四）、 三年内脱盐率：≥96%
（五）、 膜的使用寿命及使用性能保证：≥3年

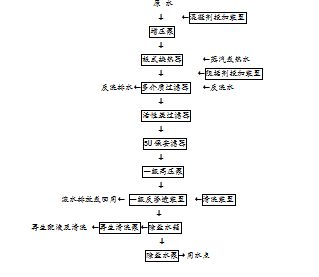

一、 工艺介绍
7.1、 原水预处理部分
由于用户未提供原水水质报告，反渗透膜元件的进水指标必须符合如下要求：
项 目 | 单位 | 指标 |
浊 度 | 度 | <0.5 |
色 度 | 度 | 清 |
污染密度指数SDI | ＜4 | |
进水PH值 | 2-11 | |
进水温度 | ℃ | ＜45 |
化学耗氧量 | 以O2mg氧/L | ＜1 |
游离氯 | mg/L | ＜0.1 |
铁 | mg/L | ＜0.3 |
锰 | mg/L | ＜0.1 |
沉淀离子（SiO2、Ba等） |
