医院污水、废气
处理工程
设计方案
目 录
一、工程概况
二、污水水量、水质及排放标准
三、处理工艺设计
四、工程设计
五、人员编制与运行管理
六、服务与建议
七、质量保证措施、售后服务
八、医院及生活污水处理设备
九、附图：工艺流程图
平面布置图
第一节 概 述
一、工程概况
医疗机构在我国社会经济发展中具有不可替代的作用，它是组成完整医疗卫生服务网络的纽带，从而有效保障了广大人民群众的身体健康。
为填补医疗卫生资源的不足，更好的为广大人民群众提供医疗服务，同时存在居民生病后住院困难等问题，为促进社会稳定，和谐发展，慈溪 有限公司对，建设内容有门诊楼、住院部、医技室、办公室和配套设施等，根据业主提供的数据，本项目规划床位142张，日门诊约200人次。日污水处理量约68m3/d（医院床位约142张，平均日排水量300～400L/（床.d），门诊约200人次，医护工作人员约150人，及其它医疗废水）。设计污水处理能力72m3/d，处理水量Q=3.0m3/h，24小时连续运行或间隙运行。
医院工程项目治理污染物共二个部分分别是：污水处理系统、废气处理系统。
1、污水处理系统
医院污水的主要污染物是生活污水及病原性微生物和有毒有害的物理化学污染物，可以通过各种水处理技术和设备去除水中的物理的、化学的和生物的各种污染物，使水质得到净化，达到国家或地方的水污染排放标准，保护水资源环境和人体健康。我公司在多年研究和实践经验基础上，采用酸化缺氧→生物接触氧化→消毒工艺等成功地处理了医院污水，该工艺具有抗负荷性强、处理效果好、运行管理自动化程度高、采用一体化成套设备，具有占地面积少，施工周期短等优点，一体化成套设备全地埋式，设备上部可用于种植花木、草坪，进一步美化环境。
2、废气处理系统
生活污水处理过程中产生的废气主要污染因子H2S、氨等，来自污水处理系统中的调节池、生物接触氧化池、沉淀池、消毒池和沉淀池。根据GB1846-2005《医疗机构水污染物排放标准》，对污水处理站废气的处理要求主要是进行除臭处理。污水处理站废气经高能离子空气处理装置处理后通过原有建筑物烟道高空排放，能达到《医疗机构水污染物排放标准》（GB18466-2005)“表3污水处理站周边大气污染物最高允许浓度”的要求。
二、 设计依据
1、根据业主提供的数据；
2、《医疗机构水污染物排放标准》（GB18466-2005 )；
3、室外排放设计规范（GBJ14-1996）；
4、环境噪声标准（GB5096-93）；
5、污水处理设计规范（GB50335-2002）
6、环境噪声标准（GB5096-93）
7、通用电器设备配电设计规范（GB50055-93）；
8、给水排水工程和污水处理工程建设有关技术规范；
9、水处理设备技术条件（JP/T2932-1999）
10、《恶臭污染物排放标准》（GB14554-1993）
11、我公司所完成同类工程所取得的实际经验和实际工程参数。
三、设计、施工范围
本工程的设计范围为：污水处理站进水口至出水口间的工艺、构筑物和设备采购，工艺设备及电器与自控设备的安装和调试(污水处理站的道路、绿化、场坪及消防不在本设计范围之内)。
四、设计原则
1、采用成熟、可靠的接触氧化处理工艺，确保处理出水的各项指标达到《医疗机构水污染物排放标准》（GB18466-2005）标准。
2、污水处理设施在运行上有较大的灵活性可调节性，以适应水质水量的变化，并力求使污水处理设施占地面积小、工程投资省、运行能耗低、处理费用少。
3、设计时充分考虑污水处理站的二次污染的防治，对配套设备的降噪、减振有相应措施。
4、污水处理过程中调节池、氧化池产生的废气管道收集经高能离子空气处理装置处理后随构筑物烟道高空排放。
第二节 污水水量、水质及排放标准
一、设计水量
根据业主提供的人员数据，日排污水量约68m3/d，考虑医院瞬间的排水量，设计污水能力72m3/d，设备处理能力按Q=3.0m3/h，全地埋式。处理设备运行方式：设备24h连续运行，也可以间隙运行。
二、设计进水水质
参考同类医院原水水质取值数据，具体如下：
CODcr ≤300～350mg/l
BOD5 ≤100～200mg/l
SS ≤40～120mg/l
NH3-N ≤10～50mg/l
PH 6～9
大肠菌群数 （16～25）×106个／L
三、排放出水水质
按照《医疗机构水污染物排放标准》（GB18466-2005 ）要求：
CODcr ≤60mg/l
BOD5 ≤20mg/l
SS ≤20mg/l
NH3-N ≤15mg/l
粪大肠菌群数 ≤500个／L
PH 6～9
第三节 处理工艺设计

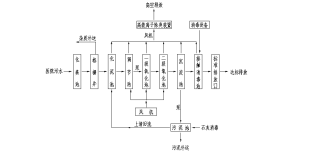

一、工艺流程示意框图
1、格栅：用于拦截污水中的软性纤维物及大颗杂质，以防堵塞水泵、阀门、管道，确保处理设备的正常运行。
2、化泥池：主要沉降大颗杂质和砂石经污泥回流降解消化。
3、调节池：用于调节水量和均匀水质，使污水能比较均匀进入后续处理单元，同时提高系统的抗冲击性能并减少后续处理单元的设计规模。污水调节池出口设置潜污泵，用以将污水提升送至后续处理单元。
4、厌氧池：池内污水利用有机碳源作为电子载体，将亚硝酸氮和硝酸氮转化为氮气；同时，通过兼氧微生物的作用将污水中的有机氮分解成氨氮，而且还可利用部分有机物和氨氮合成新的细胞物质。
5、接触氧化池：通过附着于填料上大量微生物的生化降解、吸附和絮凝等作用，大幅度去除污水中的各种有机物质，使污水得到比较彻底的净化，池内设立多道格仓，确保水流顺畅，没有死角。
6、沉淀池：采用竖流式沉淀池，通过沉淀作用使接触氧化池出水中的泥水得以分离，排出得到净化的水，同时使污泥得到初步沉积和浓缩，沉降池采用污泥泵提升排泥。
7、消毒池：沉淀池出水进入消毒池，进行消毒，以防止病毒菌传播及水体再次变质，污染环境。本工艺将采用现场制备并投加液体消毒剂二氧化氯，彻底杀灭病毒菌，最终使出水合格外排。
8、污泥池、污泥处置：沉淀池所排出的污泥在污泥池投加石灰消毒，上清液回流到调节池再重新处理。沉淀的污泥定期外运。
9、废气处理：生活污水处理过程中产生的臭气主要来自污水处理系统中的化泥池、调节池、生物接触氧化池和沉淀池。污水处理站废气经管道收集高能离子空气处理装置处理后通过15m高的排气筒排放，能达到《医疗机构水污染物排放标准》（GB18466-2005)“表3污水处理站周边大气污染物最高允许浓度”的要求。
（1）废气处理原理示意图
（2）消毒杀菌、高效除恶臭：
利用高能UV光束裂解恶臭气体中细菌的分子键，破坏细菌的核酸（DNA），再通过OH、O3进行氧化反应，彻底达到脱臭及杀灭细菌的目的。
TiO2光解催化氧化设备能高效去除挥发性有机物（VOC）、无机物、硫化氢、氨气、硫醇类等主要污染物，以及各种恶臭味，脱臭效果大大超过国家1993年颁布的（GB14554-93）恶臭污染物排放标准。美国环保署公布的九大类114种污染物均被证实可通过光解催化氧化得到治理,即使对原子有机物如卤代烃、燃料、含氮有机物、有机磷杀虫剂也有很好的去除效果。（TiO2 催化剂的寿命是无限延长的，无需更换）
（3）产品特点
a、无需添加任何化学物质：只需要设置相应的排风管道和排风动力，使恶臭气体通过本设备进行脱臭分解净化，无需添加任何化学物质参与化学反应。
b、适用范围广：可适应高、低浓度，大气量，不同恶臭气体物质的脱臭净化处理，可每天24小时连续工作，运行稳定可靠。
c、运行成本低：本设备无任何机械动作，无噪音，无需专人管理和日常维护，只需作定期检查，本设备能耗低，设备风阻极低＜50pa，可节约大量排风动力能耗。
d、设备占地面积小，自重轻：适合于布置紧凑、可布置在污水处理系统组合池上。
e、优质进口材料制造：防水、防火、防腐蚀，使用寿命长。
f、产品性能稳定：专用高功率镇流器经几年开发已相对成熟。为了日后方便维护检修，每个镇流器设置电源和工作指示灯，可根据指示灯排查灯管或整流器故障。专用U V灯管全部采用主要进口材料包括（日本TKS灯丝、美国TPL汞齐、飞利浦电子粉和奥地利钇钼封接），性能和寿命都相对稳定。
9、风机房：用于安装曝气风机、消毒装置、控制系统等设备，噪音达到设计规范要求。
三、设备技术特点：
.
.
.
