化纤有限公司

污水处理工程设计方案

（180吨/天）

目录

1 总论 ５

1.1  工程概况 ５

1.2  编制依据 ５

1.3  设计原则 ５

1.4  设计规模和范围 ６

2  外排废水水质、水量和设计要求 ６

2.1  水质水量 ６

2.2  设计要求 ６

3  废水处理工艺 ７

3.1  工艺流程 ７

3.2  污水处理工艺说明 ７

4  设计参数 ９

4.1  辅助系统设计 ９

4.2  废水处理系统构筑物设计 ９

4.3  污泥处理部分： １２

5  电气控制系统设计 １３

5.1  控制方式 １３

5.2  控制系统组成形式 １３

6  环境保护 １３

6.1  噪声控制 １３

6.2  污泥处置 １４

7 清洁生产分析 １４

7.1  清洁生产内容 １４

7.2  清洁生产技术及工艺 １４

7.3  节能措施 １４

8  其他系统 １５

8.1  消防 １５

8.2  安全、劳动保护和工业卫生 １５

8.3  管线防腐 １５

8.4  给排水 １５

9  工作范围与技术文件 １６

9.1  甲乙双方的工作分工 １６

9.2  设计准备 １６

9.3  会议 １７

9.4  技术资料与制造厂资料交付计划 １７

10  性能保证 １７

10.1  性能保证基础 １７

10.2  机械保证 １７

10.3  质量保证 １８

11  服务承诺 １８

12  运行成本核算： １９

12.1  动力费用： １９

12.2  人工费： １９

12.3  药剂费： １９

12.4  总运行费用： １９

13  投资估算 ２０

13.1  投资范围 ２０

13.2  编制依据 ２０

13.3 投资估算 ２０

1 总论

1.1  工程概况

龙岩城冠化纤有限公司位于             ，主要从事聚酯及短纤的生产加工。根据环保局有关文件的指示精神及国标GB8978-96规定，且建设单位具有较高的环境保护意识，高度重视环保工作，决定自建配套污水处理设施，外排污水执行GB8978-96表4一级标准。工程设计特点主要体现在：工艺构筑物选型充分考虑原水水质特性；采用先进工艺及设备、自控技术以及节能

降耗技术及设备。

1.2  编制依据

（1）《室外排水设计规范》(GBJ14-87)

（2）《污水综合排放标准》(GB8978-1996)

（3）《给水排水设计规范》

（4）建设方提供的有关原始资料

（5）环境工程设计和给排水工程设计的有关技术规范和设计手册

（6）其他相关标准及规范

1.3  设计原则

（1）结合废水处理站接纳废水水质水量的实际情况，选择处理构筑物形式和设计参数，确保废水处理系统在运行中具有较大的灵活性和调整余地，以适应水质水量的变化。

（2）处理系统采用经工程实践证明是行之有效、技术经济效益明显、适应性强、管理简单、效果稳定的型式，充分保证处理后出水达到排放要求。

（3）废水和污泥处理设备选用新材料、低能耗、高效率、易维护、性能价格比好的产品。

（4）控制管理按处理工艺过程要求尽量考虑自控，降低运行操作的劳动强度，使废水处理站运行可靠、维护方便，提高废水处理站运行管理水平。

（5）充分利用现有条件，因地制宜节约占地和减少工程投资。

（6）平面布局和工程设计时，结合现有场地，力求布局紧凑简洁，体现整齐美观。

1.4  设计规模和范围

本方案设计范围自废水处理站格栅井进水口起，至废水处理站排水检查口为止，包括废水处理站界区内治理工艺、土建工程、管道工程、设备及安装工程、电气工程。动力线从废水处理站配电柜开始。不包括调节池前的废水收集系统以及检查口排水系统。土建按普通地基处理，不考虑地基的特殊处理。

2  外排废水水质、水量和设计要求

2.1  水质水量

本设计污水处理站对象为龙岩城冠化纤有限公司排放的生产废水及生活废水，设计处理水量为9吨/小时（180吨/天）。废水水质参照同类厂家水质特征，指标如下：

COD：6000～8000mg/L；BOD： 3000～4000mg/L；SS ≤1500mg/L；

PH值：6～8。

2.2  设计要求

污水处理达标排放执行《污水综合排放标准》（GB8978-1996）表4一级排放标准，其主要指标如下表：

《污水综合排放标准》（GB8978-1996）排放限值

3  废水处理工艺

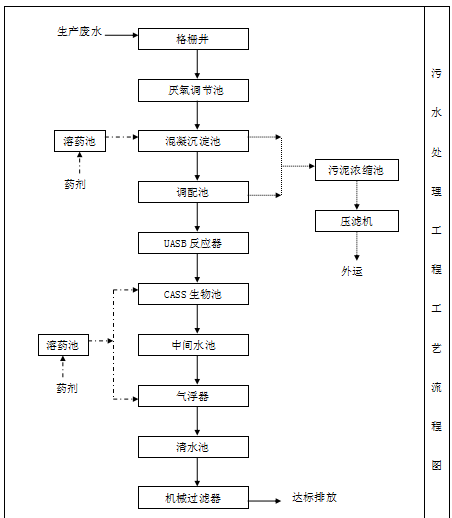

3.1  工艺流程

污水处理系统由格栅井、厌氧调节池、混凝沉淀池、UASB反应器、CASS处理池、污泥浓缩池、气浮器、清水池、机械过滤器等组成。

(1) 格栅井

生产车间的生产废水自流先经过格栅，去除废水中的粗砂、拦截大颗粒漂浮物后自流进入调节池。

(2)厌氧调节池<
