300方每天垃圾渗滤液处理站方案设计硝化反硝化-UF超滤-MBR-纳滤NF-反渗透RO工艺25页

行业分类 水处理 日期 2020-10-06 6积分

下载
大小 0.1M 类型 zip文档

垃圾渗滤液处理站

300m3/d)



方案设计













XXXXXXX环保科技有限公司















一、概述 1

1.1 概况 1

1.2 设计依据 1

1.3 设计范围 1

1.4 设计原则 1

二、设计参数 3

2.1 废水水量 3

2.2 进水水质 3

2.3 出水水质 3

三.处理工艺选择 4

四.各段处理效果 5

五、工艺说明及成功案例 6

六、主要工艺设施和设备的选择和确定 12

6.1 渗滤液调节池提升泵 12

6.2 反硝化/硝化系统 12

6.3 超滤系统 13

6.4 纳滤系统 14

6.5 反渗透系统 15

6.6 污泥处理系统 15

6.7 加药系统 16

6.8 气动控制系统 17

6.9 化验室系统 17

七、主要构(建)筑物及设备投资估算 18

八、运行成本费用估算 18

8.1 动力费用E1 18

8.2 药剂费E2 18

8.3 水费E3 19

8.4 人工费E4 19

8.5 膜折旧费E5 19

8.6 运行成本表 20

九、环境保护及效益 20

9.1 污水处理站建成后对水环境的改善 20

9.2 二次污染的防治 21

十、机构及人员编制 22

10.1 组织机构 22

10.2 人员编制 23

10.3 技术管理 24

十一、工程主要技术经济指标 24




一、概述

1.1 概况

本方案为某市垃圾填埋场渗滤液处理工程垃圾渗滤液处理站方案设计,设计规模为300m3/d

1.2 设计依据

本方案的编制依据和使用的标准如下:

《生活垃圾卫生填埋技术规范》CJJ17-2004

《混凝土结构工程施工质量验收规范》GB50204-2002

《城市污水处理厂工程质量验收规范》GB50334-2002

《电气装置安装工程电缆线路施工及验收规范》GB50168-92

《给水排水管道工程施工及验收规范》GB50268-97

《工业循环冷却水处理设计规范》GB50050-95

《恶臭污染物排放标准》GB14554-93

《生活垃圾填埋污染控制标准》GB16889-2008

《给水排水工程结构设计规范》GBJ69-99

1.3 设计范围

本次方案编制范围包括生活垃圾场渗滤液处理工程由调节池后取水设施至处理达标排放至清水池的管道设施之间的构(建)筑物及相应配套的构(建)筑物工艺、设备、电气、仪表、管路设计。

用户供电、道路、绿化等不在本设计范围内。

1.4 设计原则

渗滤液处理是一项技术复杂的系统工程,根据本工程的实际特点,结合生活垃圾场的规划情况,提出渗滤液处理工艺和设备的设计原则。

1)在填埋场总体规划的指导下,根据本建设项目的规划布局,结合当地地质和环境要求,和填埋场总体规划相协调,建设美观实用的渗滤液处理设施。

(2)根据垃圾填埋场渗滤液废水中污染物浓度高,水质水量多变的特点,选择技术先进、工艺可靠、性价比高的工艺;

(3)在工艺设计中采用完善的设施和设备,来消除处理时产生的臭味、飞沫等、重金属等二次污染问题;采用低噪音处理设备;二次污染的治理应满足相关国家标准;浓缩液和生化产生的剩余污泥一起,排入混凝反应池,与混凝剂反应后去沉淀池,沉淀后上清液回到调节池进一步处理。污泥进入储泥池,采用污泥泵打回至填埋区或者经过污泥处理系统处理后泥饼作填埋处理,产生的废液回流至调节池或其他处理单元

(4)采用技术先进实用,运行稳定可靠,操作管理方便的处理工艺,使先进性和可靠性有机的结合起来;

(5)采用高效节能设备,尽可能的节省建设投资和运行成本,同时减少工程占地面积;

(6)所有设备保证一年四季均可运行,超滤膜使用寿命超过5年以上;NF、RO的膜片使用寿命在3年以上,纳滤系统的回收率达90%反渗透系统的回收率不低于80%;所有的工艺用罐均应加盖,室外考虑保温措施。

7)采用自动化技术及监测仪器,提高运行管理水平。

8)为确保工程质量,保证设备高效,可靠运行,主体设备选用国内外知名品牌。

二、设计参数

2.1 废水水量

300m3/d

2.2 进水水质

进水即为调节池出水。

本工程考虑近期进水水质为:

项  目

设 计 取 值

CODCr

12000mg/L

BOD5

5000mg/L

NH3-N

1200mg/L

SS

1000mg/L

pH

6~8



2.3 出水水质

本设计采用的出水水质根据项目建设要求是达到《生活垃圾填埋污染控制标准》GB16889-2008中表2出水要求。



项  目

出水水质标准

CODCr

≤100mg/L

BOD5

≤30g/L

NH3-N

≤25mg/L

SS

≤70mg/L

总氮

≤40mg/L

色度

<50倍

总磷

≤3mg/L

三.处理工艺选择

选择一个工艺的先决条件是要对垃圾渗沥液主要成份进行分析,特别对是重金属、COD、BOD、TN和盐(电导率、氯化物和硫酸盐)的分析,一年中要对不同时间的变化进行分析。这种经常性的分析能够提供垃圾渗沥液的季节性变化。

根据某市垃圾填埋场渗沥液的水质水量特点和处理要求,我们拟采用如工艺流程图所示的UASB+膜生化反应器+纳滤+ 反渗透(RO) 的处理工艺。

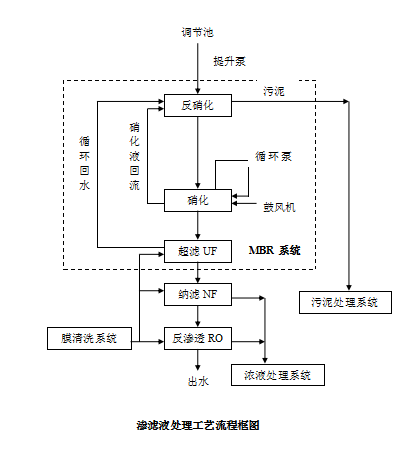

渗沥液处理系统由四部分组成,包括:(1)预处理系统;(2)膜生化反应器MBR系统;(3)纳滤(NF)、反渗透(RO)系统;(4)生化剩余污泥、浓缩液处理系统。具体工艺流程如下图:

四.各段处理效果



COD

(mg/L)

去除率(%)

BOD(mg/L)

去除率(%)

NH3-N(mg/L)

去除率(%)

SS(mg/L)

去除率(%

1

调节池

12000

0

5000

0

1200

0

1000

0

2

MBR处理系统

960

92

500

90

18

98.5

50

95

3

NF系统

240

75

140

72

18

0



4

RO系统

72

70

28

80

15

17




出水

100


30


25


70




五、工艺说明及成功案例

来自填埋场调节池内的渗沥液,用水泵送15m3/h废水经过粗滤器进入膜生化反应器(MBR),生化去除大部分可生化有机物和氨。膜生化反应器(MBR)包括前置反硝化池、硝化池和超滤分离等几部分。反硝化池和硝化池由搪瓷罐体组成。超滤出水经过超滤清液池进入纳滤、反渗透系统,通过纳滤、反渗透系统去除不可生化的有机物,使出水的CODBODNH3-NSS、重金属、大肠菌群和色度等指标同时达到处理要求,送到清水池,作为净水储存,回用或排放。反渗透的浓缩液用泵回灌填埋场,生化产生的剩余污泥,排入混凝反应池,与混凝剂反应后去沉淀池,沉淀后上清液回到调节池进一步处理。污泥再经压滤后成泥饼回填填埋场。

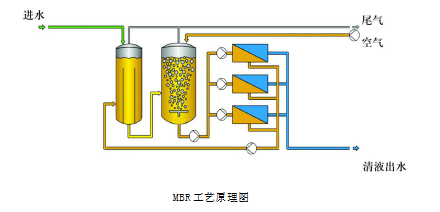

51MBR的工作原理

本系统是国外80年代末开发出的一种高效的膜生化反应器(MBR)废水处理技术(工艺原理图如下)。该工艺特别适用于高负荷有机废水的处理,膜生化反应器(MBR)已成功地应用于垃圾处理厂的渗沥液处理,在国内外电已有50多个渗沥液处理的成功业绩。
