医院污水处理
（500m³/d）
技
术
方
案
洛阳水美环保科技有限公司
二〇一七年二月
联系电话：15138743033
目 录 Xxxx医院是国有非盈利性综合医院,是集医疗、教学、预防保健和康复治疗为一体的现代医院。医院污水来源及成分复杂，除含有大量的细菌、病毒、虫卵等致病病原体外，还含有化学药剂和放射性同位素，具有空间污染、急性传染和潜伏性传染的特征，危害性很大。如果含有病原微生物的医院污水，不经过消毒等无害化处理排放进入城市下水道或环境水体，往往会造成水体、土壤的污染，引发各种疾病及或导致介水传染病的暴发流行，严重危害人们的身体健康。 粪便、传染性细菌和病毒等病原性微生物。污水中含有酸、碱、悬浮固体、BOD、COD和动植物油等有毒、有害物质。牙科治疗、洗印和化验等过程产生污水含有重金属、消毒剂、有机溶剂等，部分具有致癌、致畸或致突变性，危害人体健康并对环境有长远影响。同位素治疗和诊断产生放射性污水。放射性同位素在衰变过程中产生a-、β-和γ-放射性，在人体内积累而危害人体健康。 为保护纳污水系，不污染周边环境，促进当地环境与经济社会持续、稳定、协调发展，建设资源节约型，环境友好型社会。医院方决定建一套符合现阶段环保治理要求的污水处理系统，根据要求，污水处理的工艺技术、操作控制、运行管理必须达到当今先进水平，并在未来相当长时间内也具有先进性。按照以上要求，我公司针对该企业污水处理工程的可行性，编制此设计方案。 1、业主提供的有关资料； 2、《中华人民共和国水污染防治法》； 3、《环保工程设计手册》； 4、《给水排水设计手册》； 5、《地表水环境质量标准》（GB3838-2002）； 6、《室外排水设计规范》（GBJ14-87）； 7、《河南省辖海河流域水污染排放标准》DB41/777-2013； 8、《污水排入城市下水道水质标准》（CJ343-2010）； 9、《医疗机构水污染排放标准》GB18466-2005。 10、《低压配电装置及线路设计规范》（GB50054-95） 1、严格遵守国家及地方有关环保法律法规和技术政策，并符合当地环境保护有关规定； 2、考虑排水布置现状，总体设计布局合理，并与绿化和美化环境有机结合； 3、在总体规划指导下，结合实际情况，发挥工艺优势，做到工艺合理，尽量减少投资和占地； 4、在污水处理站的设计中贯彻节能的原则，最大限度地降低污水和污泥的处理成本，以保证运行费用低，便于维护管理和操作； 5、最大限度地降低二次污染； 6、系统经久耐用，可靠。 1、从污水流出化粪池进入调节池开始到处理设备的排放口为止； 2、污水工程的工艺流程，工艺设备选型，工艺设备的结构布置，电气控制等设计工作； 3、设备的施工、安装、调试等工作； 4、污水工程的动力配线及自来水管，由业主将主电引至污水工程的配电控制箱，配电分配箱至各电器使用点将由我公司负责； 5、不包括废水的收集管网及废水排出界区的外排水管网。 本工程的供货范围为一套完整的污水处理系统，包括配套土建及设备本体、风机、水泵、控制系统及设备中的所配附件等。本工程范围不包括污水处理站外进、出水管道及配件和接入电源线。 根据《给水排水设计手册》小型医院的污水排特点，每张床位每日产生污水量为230L/d~270L/d,变化系数取2。该医院有床位1000张，则每天产生污水量为500m³/d，按500m³/d污水处理系统每天运行24小时，每小时处理量为21m³/h。 本项目设计水量确定为21m³/h。 由于院方没有提供水质监测数据，根据《环保工程设计手册》和以往同类项目工程经验，项目主要污染物产生情况如下表所示： 污染物 COD BOD NH3-N SS 粪大肠杆菌（个 /L） 浓度（mg/L） ≤280 ≤120 ≤35 ≤150 ≤3.0×108 根据国家环保法规及相关标准要求，处理后出水水质指标达到《医疗机构水污染排放标准》GB18466-2005标准表2中排放标准相关数值如下表所示： 污染物 COD BOD NH3-N SS 粪大肠杆菌（个 /L） 浓度（mg/L） ≤60 ≤20 ≤15 ≤20 ≤500 医院污水和常规生活污水水质相差无几，但其有别于生活污水的是其中含有大量的病原性微生物、寄生虫卵及各种病毒，如蛔虫卵、肝炎病毒、结核菌和痢疾菌以及放射性物质，该污水必须经过严格消毒去除病原菌以不对环境产生危害。 结合常规生活污水特点，医院污水是有机物含量高、可生化性好，属易生化有机污水，非常适于采用生化处理工艺。另一方面，由于原水CODCr含量不高，故应采用以生物处理为核心的处理工艺。 根据污水特点及排放规模、便于管理、节省投资和稳定达标和资源利用等综合因素考虑，应当选择技术先进、成熟、对污水水质、水量变化适应能力强、管理方便、运行费用低、投资省的处理工艺。 生物接触氧化法是从生物膜法派生出来的一种废水生物处理法，即在生物接触氧化池内装填一定数量的填料，利用栖附在填料上的生物膜和充分供应的氧气，通过生物氧化作用，将废水中的有机物氧化分解，达到净化目的。工艺将前段缺氧段和后段好氧段串联在一起，在缺氧段异养菌将污水中可溶性有机物水解为有机酸，使大分子有机物分解为小分子有机物，不溶性的有机物转化成可溶性有机物，将蛋白质、脂肪等污染物进行氨化（有机链上的 N或氨基酸中的氨基）游离出氨（NH3、NH4+）。 在好氧段存在好氧微生物及自氧型细菌（硝化菌），其中好氧微生物将有机物分解成 CO2 和 H2O；在充足供氧条件下，自养菌的硝化作用将 NH3-N（NH4+）氧化为NO3-，通过回流控制返回至缺氧段，在缺氧条件下，异氧菌的反硝化作用将 NO3-还原为分子态氮（N2）完成 C、N、O 在生态中的循环，实现污水无害化处理。 （1）本项目的废水处理工程由我司提供全套处理装置。 （2）废水处理装置中的处理工艺采用推流式生物接触氧化池，其处理效果比活性污泥池的体积小，对水质适用性强，耐冲击性能好，出水水质稳定，不会产生污泥膨胀，同时在生物接触氧化池中采用了新型弹性立体材料，它具有实际比表面积大、微生物挂膜、脱膜方便，在同样有机负荷体积下，比其他填料对有机物的去除率高，能提高空气中的氧在水中的溶解度。 （3）由于处理工艺中采用生物接触氧化池，其填料的体积负荷比较低，微生物处于自身氧化阶段，因此产泥量较少。此外，生物接触氧化池所产生污泥的含水率远远低于活性污泥池所产生污泥的含水率。 （4）废水处理装置配套全自动的电器控制系统，设备损坏报警系统及远程监控系统，设备可靠性好，因此日常无需专人管理，只需安排相关人员定期巡检，每月或每季度做相关维修与保养即可。 综上所述，本方案拟采用“生物接触氧化法＋消毒”为核心处理工艺的污水处理装置，该工艺具有技术先进、处理效果好、运行费用低、操作管理简便等优点，可确保处理水达标排放。 通过了解污水来源，对污水成分、水质特点作理论综合分析，在此基础上，结合以往治理同类型污水所取得的经验，并考虑排水标准、资金投入等技术经济指标，确定采用的“生物接触氧化法(A/O法)＋消毒”处理工艺。具体工艺流程图如图所示。
一、工程概况
1.1 工程概况
二、方案编制依据及工程实施原则
2.1 方案编制依据
2.2 工程实施原则
2.3 设计范围
2.4 供货范围
三、设计水质水量及处理标准
3.1 设计水质水量
3.2 出水水质指标
四、工艺原理及方案
4.1水质分析
4.2工艺流程的确定
4.2.1 工艺原理
4.2.2工艺特点
五、工艺流程及说明

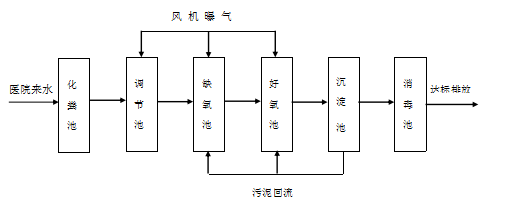

5.1 工艺流程图
5.2 工艺流程说明
医院污水收集至化粪池中厌氧发酵增强污水的可生化性。
化粪池经厌氧发酵后的污水进入污水调节池，在调节池内均质、均量后经泵提升至 A 级缺氧池，在 A 级生物池段异养菌将污水中可溶性有机物水解为有机酸，使大分子有机物分解为小分子有机物，不溶性的有机物转化成可溶性有机物，将蛋白质、脂肪等污染物进行氨化，同时将二沉池回流的硝化液进行反硝化去除水中的氨氮。
在 O级生物好氧池段存在好氧微生物及硝化菌，微生物将有机物分解成CO2和H2O；在充足供氧条件下，硝化菌的硝化作用将 NH3-N氧化为 NO3-，通过回流控制返回至 A 级生物池，在缺氧条件下，异氧菌的反硝化作用将 NO3-还原为分子态氮，接触氧化池出水自流进入沉淀池进行泥水分离，污泥沉淀后，沉淀池上清液进入消毒池，经消毒后的污水可达标排放。
六、工艺设施
6.1 化粪池
化粪池是一种利用沉淀和厌氧发酵的原理，去除污水中悬浮性有机物的处理设施，属于初级的过渡性污水处理构筑物。
污水进入化粪池经过36h的沉淀，可去除50%~60%的悬浮物。沉淀下来的污泥经过3个月以上的厌氧发酵分解，使污泥中的有机物分解成稳定的无机物，易腐败的生污泥转化为稳定的熟污泥，改变了污泥的结构，降低了污泥的含水率。由于污泥中含有病原菌等有害物质，污泥定期由专业的固废处理公司将污泥抽吸外运进行专业处理，医院门诊楼及住院楼都配有化粪池，污水收集至各个化粪池经发酵分解后收集至污水调节池。
.
.
.
